一.產品概述

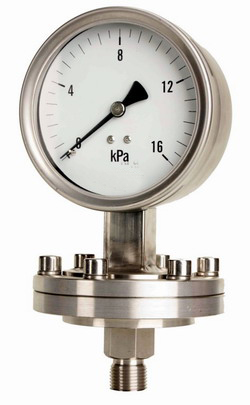

YTP隔膜壓力表能適用於測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮遊物的介質壓力以及避免測量介質直接進入通用型壓力儀表和防止沉澱物積聚且易清洗的場合，應采用由隔膜隔離器與通用型壓力儀表組成一個係統的隔膜表。
隔膜壓力表主要用於石油化工、製堿、化纖、染化、製藥、食品和製酷等工業部門過程中測量流體介質壓力之用。
二.結構原理
當測量介質的壓力P作用於隔膜，則隔膜產生變形［2］，壓縮壓力儀表測壓係統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓係統形成的壓力就近於測量介質的壓力。
三、隔膜壓力表主要技術指標
溫度特性
由於隔膜壓力表係統由填充了密封液作為傳遞壓力的介質，則由於密封液的溫度體膨脹係數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹係數，隔膜剛度以及受壓部溫度有關，尤其對於低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大於0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。

1：精度等級 1.5級
2：測量範圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊規格請在訂貨時注明)
3：隔膜材料 PTFE聚四氟乙烯薄板
4：內部填充工作液（1）矽油
（2）根據客戶需求填充
5：工作條件（1）溫度環境溫度 - 20~+［1］55℃
被測介質溫度- 20~+55℃
（2）工作壓力靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
短時壓力：用至測量上限值
6：連接尺寸（1）螺紋連接：M20*1.5(G3/8″ G1/2″)
(2) 法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》
B:化學工業部標準《耐酸平焊鋼法蘭》
C:本公司法蘭標準
D:根據用戶需求定製
7:知識儀表外徑（φ75mm） φ100mm
8:型號及形式
產品型號連接形式使用範圍
YTP-75S 螺紋連接用於測量強腐蝕性介質的壓力。如：氯氣，鹽酸，硝酸等。
YTP-100S 螺紋連接同上
YTP-75SF 法蘭連接用於腐蝕性強烈，粘度較大，易結晶介質的壓力
YTP-100SF 法蘭連接同上
四、隔膜壓力表液位差的說明
尤其對於帶軟連接管的隔膜壓力表，由於受壓部與通用型壓力表安裝位置不同，會產生如圖所示的液位差的影響量△P。
五、隔膜壓力表的耐蝕性的說明

隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
法蘭材料：不鏽鋼0Crl7Nil2M02(316)；不鏽鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；矽橡膠及氟塑料。
六、隔膜壓力表的型號標記示例介紹
標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46
通用儀表為Y-100B不鏽鋼壓力表，連接式為SR散熱式，采用敞開凸麵法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不鏽鋼，測量範圍0～4MPA，法蘭標50-4.0HGJ46
標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47
通用儀表為YSG-2電感壓力變送器，連接形式為直接。采用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量範圍0～1MaA，法蘭標準為20-4.0HGJ47 .
七、訂貨須知
1、訂貨時請注明型號，名稱，測量範圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
隔膜壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，要襯四氟，對強堿類要用316L膜片就可以了。
