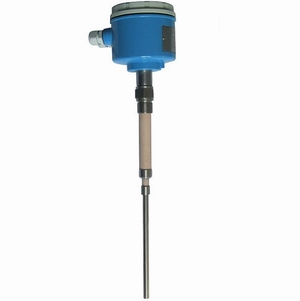

ZY-SPDN-KG射頻導納物位開關
產品特點：
射頻導納料位開關用更先進的射頻導納技術取代電容測量，解決了物料黏附問題，相對於其他同類產品具有更高的係統穩定性，即使在極端惡劣的現場條件下，也能可靠工作，而且不受掛料、溫度、壓力、密度、濕度，甚至物料化學特性變化的影響，性能可靠
產品應用：廣泛用於灰粉、灰漿、水泥熟料、煤粉等介質的料位測量
.jpg)
■ 一.概述
ZY-SPDN-KG 係列射頻導納物位開關采用先進的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。儀表運行可靠，各項技術指標均達到國際同類產品水平，廣泛適用於液體、漿體、粉塵、料位以及兩種液體界位的報警與控製。此外，產品增加了現場工作狀態指示，是一種性能價格比高且相當穩定可靠的物位開關。
■二.工作原理
物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分：測量探極、屏蔽極及接地端，物料的高度反映為探極與容器壁間導納的變化，當物料到達開關工作點時，電子單元作出反應，驅動繼電器動作，輸出開關信號。屏蔽極可防止由於電極上有掛料而產生誤動作信號，僅當物料達到設置點時，才輸出開關控製信號。
■ 三.外形尺寸
電源：220VAC，50/60Hz / 24VDC,100mA
■ 四.技術參數
靈敏度：0.3pF 或更小
工作溫度：-20～180℃
環境溫度：-40～80℃
工作壓力：-0.1～2.5MPa
輸出：DPDT 繼電器（雙刀雙擲）
觸點容量：220VAC，5A 無感，3A 有感
響應時間：標準：0.2 秒
帶延時：0.2～90 秒可調
電氣接口：M20×1.5
防爆等級：隔爆型: dⅡBT4～T6，本安型：iaⅡCT4～T6
防護等級：IP65
過程連接：標準：3/4＂NPT 螺紋/1＂NPT螺紋
HG20592～20635-97 DN25 以上，其他法蘭標準（如GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明
電纜長度：分體式傳感器至電子單元距離為45 米。若用戶未指明，出廠時為3 米
接液材質：304/316SS 和PTFE
接線盒材質：鋁合金
■ 五.電極選型
| 電極 編號 | 電極形式和典型應用 | 工作溫度和 工作壓力 | 插入長度 | 電極材質 |
| 01 | 標準型 用於液體、輕漿體、顆粒 | | 150～ | 316SS 和PTFE |
| 11 | 重掛料型 用於攪拌液體、濃漿體、顆粒 | | 150～ | 316SS 和PTFE |
| 21 | 高溫型 用於液體、輕漿體、顆粒 | | 150～ | 316SS 和PTFE |
| 31 | 耐腐型 用於液體，輕漿體、顆粒 | | 150～ | PTFE |
■ 六.產品型號
| ZY-SPDN-KG | 射頻導納物位開關 ，抗重掛料，帶開關狀態指示，獨立接線盒 | ||||||||||
| - | D | 24VDC | 供電方式 | ||||||||
| A | 220VAC | ||||||||||
| 0 | 標準靈敏度(用於導電介質) | 靈敏度 | |||||||||
| 2 | 高靈敏度（用於絕緣介質，ε>1.5） | ||||||||||
| 0 | 無延時（標準電路單元） | 時間延時 | |||||||||
| 1 | 帶延時（0.2～90 秒可調） | ||||||||||
| - | 1 | 一體式 | 儀表形式 | ||||||||
| 2 | 分體式 | ||||||||||
| N | 螺紋連接 | 過程連接 | |||||||||
| F | 法蘭連接 | ||||||||||
| 0 | 普通型 | 防爆選項 | |||||||||
| D | 隔爆型 | ||||||||||
| E | 本安型 | ||||||||||
| A | 標準型（溫度< | 電極形式 | |||||||||
| B | 重掛料型 | ||||||||||
| C | 中溫型（溫度< | ||||||||||
| D | 耐腐型 | ||||||||||
| E | 高溫型（溫度< | ||||||||||
| -□□□□ | 插入深度(mm) | ||||||||||
