一、產品概述
ZY-LU-CRS 插入式渦街流量計是利用液體振動原理而開發的一種流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量範圍內測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用於惡劣環境。渦街流量計分一體化顯示和遠傳顯示，並可輸出脈衝信號或電流信號與微機聯網。

二、主要特點
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈衝信號，無零點飄移，精度高。
5．測量範圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．在一定的雷諾數範圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表係數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件後一般無需重新標定儀表係數。
8．應用範圍廣，蒸汽，液體，氣體的流量均可測量。

三、工作原理

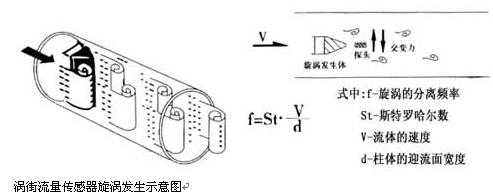

插入式渦街流量計是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關係的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側後麵產生一個交替排列的旋渦帶，稱之為“卡門渦街”（見下圖）。
     由於旋渦發生體兩側交替產生旋渦，於是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、zui後輸出頻率與介質流速成正比的脈衝信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控製。
     一定雷諾數範圍內（2×104～7×106 ），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流麵寬度d之間關係式為f=St?v/d，式中St為斯特勞哈數，它是一個無量綱的係數，隻要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。

四、技術指標
1．測量介質：液體、氣體、飽和蒸汽、過熱蒸汽。
2．精度等級：液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%。
3．工作壓力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃。
5．輸出信號：三線電壓脈衝，低電平0～1V，高電平 > 4V，占空比50%； 二線製標準電流4～20mA；三線製標準電流0～10mA。
6．工作環境：-35℃～+60℃，濕度≤95%RH。
7．工作電源：DC12V；DC24V。
8．殼體材料：碳鋼、不鏽鋼。
9．防爆類型：本安型 ExibIICT6。

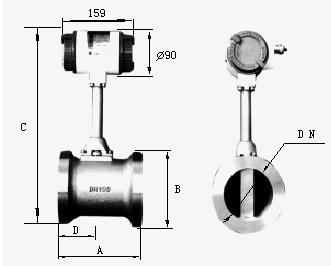

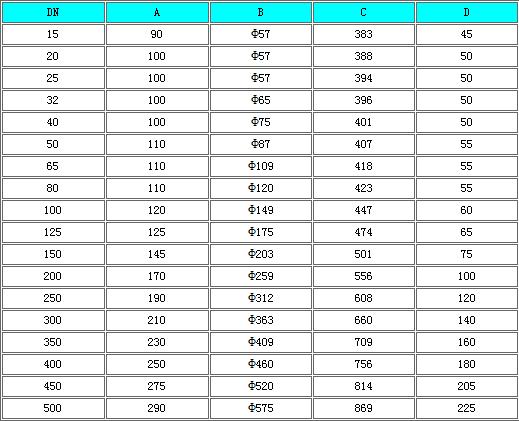

五、外形尺寸

六、插入式渦街流量計

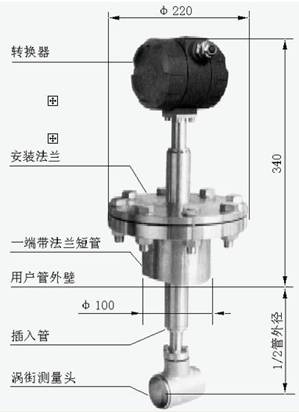

將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截麵流速分布關係，計算出管道內平均（jun1）流速值。它由轉換器、插入杆組件、球閥（根據需求配 ）、安裝短管（ф100）、渦街測量頭等組成。
安裝步驟：
1．在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小於ф100的孔，去掉毛刺；
2．將配套的一端帶有法蘭的短管放在孔的上麵，保持短管與管 道垂直，焊接牢固；
3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大於15D和後有5D的直管段(D為管道內徑)。

七、對直管段的要求

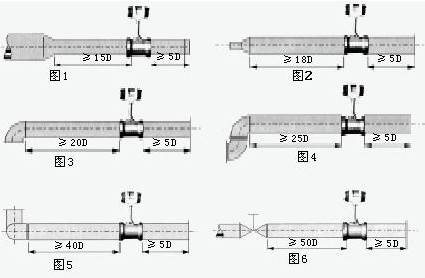

為了確保儀表正常、準確運行，渦街流量計安裝點的上下遊有一定的直管道，以調整流場，如圖所示。

圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平麵兩個90度彎頭；
圖5：不同平麵兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下遊5D以 遠處，若安裝在傳感器上遊，則傳感器上遊應有不小於50D的 等徑直管段，下遊應有不小於5D的等徑直管段。
九、對管道的要求
1）上、下遊配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2）配管應與傳感器同心，同軸度應小於0.05DN。
3）密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

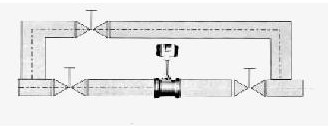

4）如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。

八、對管道振動的要求

傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，采取減震措施，在傳感器的上下遊2D處分別設置管道緊固裝置，並加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之後。
